Exercice : Calcul de la Portée Maximale d'un Radar

Calcul de la Portée Maximale d'un Radar de Surveillance

Contexte : Les systèmes RadarAcronyme de "Radio Detection and Ranging". Système utilisant des ondes radio pour détecter la présence, la direction, la distance et/ou la vitesse d'objets..

Les radars sont des outils essentiels dans de nombreux domaines tels que l'aviation civile et militaire, la météorologie, la navigation maritime et la surveillance terrestre. Leur capacité à détecter des objets à distance, même dans des conditions de visibilité réduite, repose sur l'émission d'ondes électromagnétiques et l'analyse des échos réfléchis par les cibles. Un paramètre fondamental caractérisant la performance d'un radar est sa portée maximaleLa distance maximale à laquelle un radar peut détecter une cible spécifique dans des conditions données., c'est-à-dire la distance maximale à laquelle il peut détecter une cible donnée. Cet exercice vous guidera à travers le calcul de cette portée en utilisant l'équation fondamentale du radar.

Remarque Pédagogique : Comprendre les facteurs influençant la portée d'un radar est crucial pour concevoir, choisir et utiliser efficacement ces systèmes. Cet exercice vous permettra de maîtriser l'équation du radar et d'analyser l'impact de chaque paramètre.


Objectifs Pédagogiques

  • Comprendre et savoir appliquer l'équation de la portée radar.
  • Identifier les différents paramètres influençant la portée maximale.
  • Calculer la portée maximale d'un radar pour des caractéristiques données.
  • Analyser l'influence de la variation des paramètres (puissance, gain, SER, etc.) sur la portée.
  • Maîtriser les conversions d'unités (dB, dBm, W, m², km).

Données de l'étude

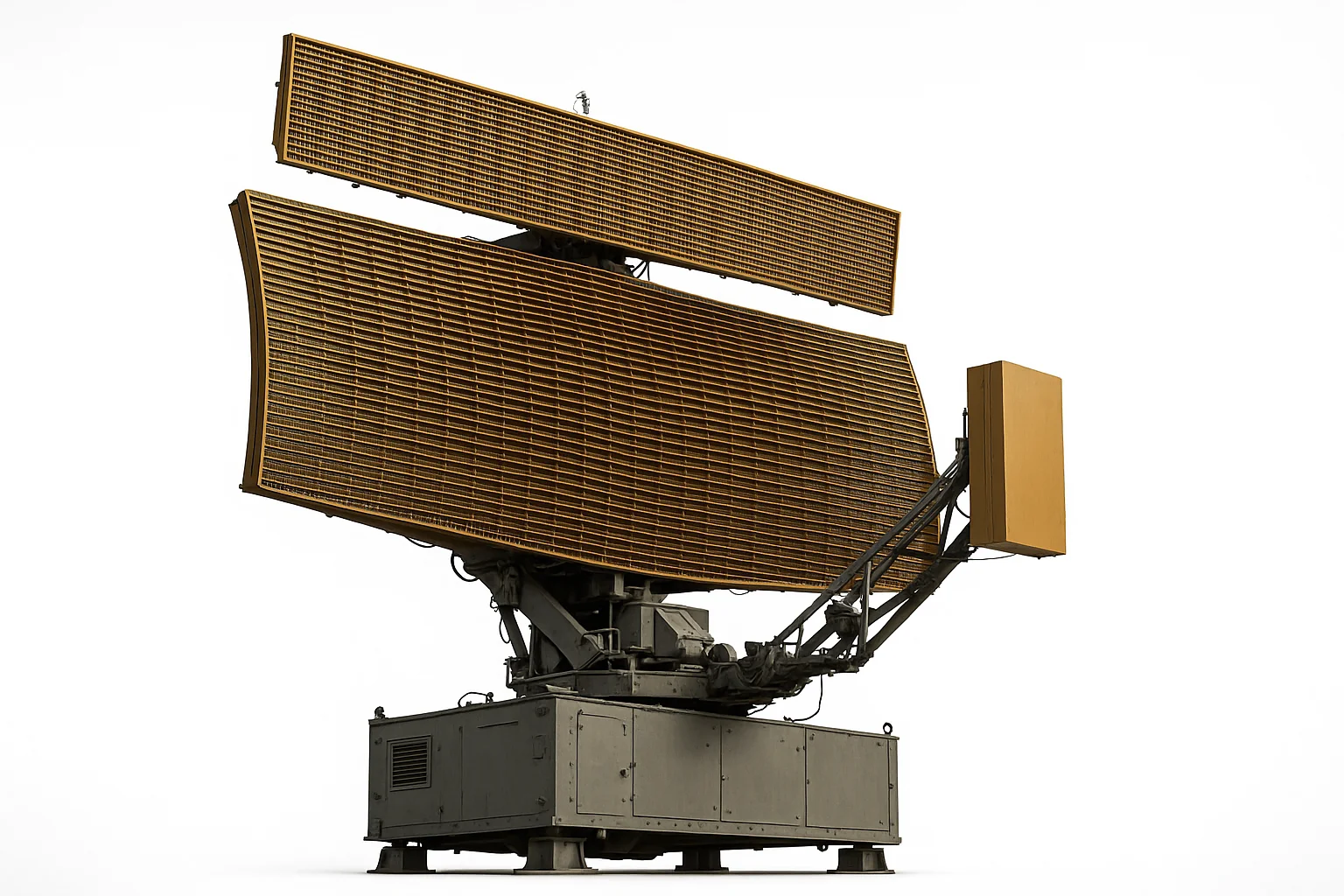

Nous considérons un radar de surveillance aérienne monostatique pulsé opérant dans la bande S. Ses caractéristiques principales sont listées ci-dessous. L'objectif est de déterminer sa portée maximale pour la détection d'une cible standard.

Fiche Technique du Radar
Caractéristique Valeur
Fréquence d'opération 3 GHz
Puissance Crête d'émission 1 MW
Gain de l'antenne (émission et réception) 35 dB
Surface Équivalente Radar (SER) de la cible 1 m²
Puissance minimale détectable (Sensibilité) -100 dBm
Pertes système totales 5 dB
Principe de fonctionnement simplifié
Radar Onde émise \(P_t, G\) Cible (SER σ) Écho reçu \(P_r\) Distance R
Paramètres et Constantes
Nom du Paramètre Symbole Description Valeur Unité
Fréquence \( f \) Fréquence d'opération du radar 3 \( \text{GHz} \)
Puissance Crête \( P_t \) Puissance maximale de l'impulsion émise 1 \( \text{MW} \)
Gain d'antenne \( G \) Facteur d'amplification directionnelle de l'antenne 35 \( \text{dB} \)
Surface Équivalente Radar \( \sigma \) Capacité de la cible à réfléchir l'énergie radar 1 \( \text{m}^2 \)
Sensibilité minimale \( S_{\text{min}} \) Puissance minimale de l'écho détectable par le récepteur -100 \( \text{dBm} \)
Pertes Système \( L \) Pertes totales (propagation, composants, etc.) 5 \( \text{dB} \)
Vitesse de la lumière \( c \) Vitesse de propagation des ondes électromagnétiques dans le vide \( 3 \times 10^8 \) \( \text{m/s} \)

Questions à traiter

  1. Calculer la longueur d'onde \( \lambda \) des ondes émises par le radar.
  2. Convertir le gain de l'antenne \( G \) (en dB) en une valeur linéaire (sans unité).
  3. Convertir la puissance minimale détectable \( S_{\text{min}} \) (en dBm) en Watts (W).
  4. Convertir les pertes système \( L \) (en dB) en une valeur linéaire (sans unité).
  5. En utilisant l'équation de la portée radar, calculer la portée maximale théorique \( R_{\text{max}} \) du radar en kilomètres (km) pour la cible donnée, en tenant compte des pertes système.

Les bases sur l'Équation Radar

La portée maximale d'un radar est déterminée par plusieurs facteurs, incluant la puissance émise, les caractéristiques de l'antenne, la fréquence utilisée, la taille et la nature de la cible, ainsi que la sensibilité du récepteur. L'équation fondamentale qui relie ces paramètres est l'équation de la portée radar.

1. L'Équation de la Portée Radar (Forme de base)
La puissance \( P_r \) reçue par le radar après réflexion sur une cible située à une distance \( R \) est donnée par : \[ P_r = \frac{P_t G^2 \lambda^2 \sigma}{(4\pi)^3 R^4} \] Où :

  • \( P_t \) : Puissance transmise (\( \text{W} \))
  • \( G \) : Gain de l'antenne (linéaire, sans unité)
  • \( \lambda \) : Longueur d'onde (\( \text{m} \))
  • \( \sigma \) : Surface Équivalente Radar (SER) de la cible (\( \text{m}^2 \))
  • \( R \) : Distance entre le radar et la cible (\( \text{m} \))

2. Dérivation de la Portée Maximale \( R_{\text{max}} \)
La portée maximale \( R_{\text{max}} \) est atteinte lorsque la puissance reçue \( P_r \) est égale à la puissance minimale détectable \( S_{\text{min}} \) du récepteur. En isolant \( R \) dans l'équation précédente et en remplaçant \( P_r \) par \( S_{\text{min}} \), on obtient : \[ R_{\text{max}} = \left[ \frac{P_t G^2 \lambda^2 \sigma}{(4\pi)^3 S_{\text{min}}} \right]^{1/4} \] En pratique, il faut aussi tenir compte des pertes diverses \( L \) (linéaire, \( L \ge 1 \)) qui réduisent la puissance reçue. L'équation devient : \[ R_{\text{max}} = \left[ \frac{P_t G^2 \lambda^2 \sigma}{(4\pi)^3 S_{\text{min}} L} \right]^{1/4} \]

3. Conversions Utiles (Décibels)
Les gains, atténuations et puissances sont souvent exprimés en décibels (dB) ou dBm.

  • Gain linéaire \( G_{\text{lin}} \) depuis \( G_{\text{dB}} \) : \( G_{\text{lin}} = 10^{(G_{\text{dB}}/10)} \)
  • Pertes linéaires \( L_{\text{lin}} \) depuis \( L_{\text{dB}} \) : \( L_{\text{lin}} = 10^{(L_{\text{dB}}/10)} \)
  • Puissance en Watts \( P_W \) depuis \( P_{\text{dBm}} \) : \( P_W = 10^{((P_{\text{dBm}} - 30)/10)} \) (car \( 0 \text{ dBm} = 1 \text{ mW} \))
  • Longueur d'onde \( \lambda \) depuis la fréquence \( f \) : \( \lambda = c / f \), où \( c \) est la vitesse de la lumière.


Correction : Calcul de la Portée Maximale d'un Radar de Surveillance

Question 1 : Calculer la longueur d'onde \( \lambda \)

Principe (le concept physique)

La longueur d'onde d'une onde électromagnétique est la distance spatiale sur laquelle la forme de l'onde se répète. Elle est inversement proportionnelle à sa fréquence : plus la fréquence est élevée, plus la longueur d'onde est courte.

Mini-Cours (approfondissement théorique)

Les ondes électromagnétiques, comme celles utilisées par les radars, se propagent à la vitesse de la lumière ( \( c \) ) dans le vide (ou très proche dans l'air). La relation fondamentale liant la vitesse de propagation \( c \), la fréquence \( f \) (nombre d'oscillations par seconde) et la longueur d'onde \( \lambda \) (distance d'une oscillation) est \( c = \lambda \times f \).

Remarque Pédagogique (le conseil du professeur)

Pour ce calcul, assurez-vous que la fréquence est exprimée en Hertz (\( \text{Hz} \)) et la vitesse de la lumière en mètres par seconde (\( \text{m/s} \)) pour obtenir une longueur d'onde en mètres (\( \text{m} \)). La cohérence des unités est primordiale.

Normes (la référence réglementaire)

Ce calcul repose sur une loi physique fondamentale et n'est pas directement lié à une norme spécifique (comme l'Eurocode en structure). Cependant, les bandes de fréquences radar (Bande S, L, X, etc.) sont définies par des organismes internationaux comme l'UIT (Union Internationale des Télécommunications).

Formule(s) (l'outil mathématique)

Formule de la longueur d'onde

\[ \lambda = \frac{c}{f} \]
Hypothèses (le cadre du calcul)

Pour ce calcul simple, l'hypothèse principale est que l'onde se propage dans un milieu où sa vitesse est très proche de \( c \) (ce qui est une bonne approximation pour l'air).

Donnée(s) (les chiffres d'entrée)

Données issues de l'énoncé et constantes physiques :

ParamètreSymboleValeurUnité
Fréquence\( f \)3\( \text{GHz} \)
Vitesse de la lumière\( c \)\( 3 \times 10^8 \)\( \text{m/s} \)
Astuces (Pour aller plus vite)

Une astuce pour l'ordre de grandeur : \( c \approx 300 \times 10^6 \text{ m/s} \). Si \( f \) est en GHz (\( 10^9 \text{ Hz} \)), \( \lambda \) sera de l'ordre de \( 300/f_{\text{GHz}} \times 10^{-3} \text{ m} \), soit \( 0.3/f_{\text{GHz}} \text{ m} \). Pour 3 GHz, cela donne \( 0.3/3 = 0.1 \text{ m} \).

Schéma (Avant les calculs)

Visualisation de la relation entre longueur d'onde, fréquence et vitesse.

Onde Électromagnétique Périodique
λ (Longueur d'onde) T = 1/f (Période) c (Vitesse) Relation : c = λ × f = λ / T
Calcul(s) (l'application numérique)

Il est crucial de convertir la fréquence en Hertz (\( \text{Hz} \)) avant d'appliquer la formule. \( 1 \text{ GHz} = 10^9 \text{ Hz} \).

Étape 1 : Conversion de la fréquence

\[ f = 3 \text{ GHz} = 3 \times 10^9 \text{ Hz} \]

Étape 2 : Calcul de la longueur d'onde

\[ \begin{aligned} \lambda &= \frac{c}{f} \\ &= \frac{3 \times 10^8 \text{ m/s}}{3 \times 10^9 \text{ Hz}} \\ &= \frac{3}{3} \times 10^{8-9} \text{ m} \\ &= 1 \times 10^{-1} \text{ m} \\ &= 0.1 \text{ m} \end{aligned} \]
Schéma (Après les calculs)

Représentation de la longueur d'onde calculée pour cette fréquence.

Longueur d'onde calculée pour f=3 GHz
λ = 0.1 m
Réflexions (l'interprétation du résultat)

Une longueur d'onde de 0.1 m (10 cm) est typique de la bande S. Cette dimension influence la taille des antennes nécessaires (souvent de l'ordre de \( \lambda/2 \) ou multiple) et la manière dont l'onde interagit avec les cibles et l'atmosphère.

Points de vigilance (les erreurs à éviter)

L'erreur la plus commune est d'oublier de convertir les GigaHertz (\( \text{GHz} \)) en Hertz (\( \text{Hz} \)) en multipliant par \( 10^9 \).

Points à retenir (permettre a l'apprenant de maitriser la question)
  • La relation \( \lambda = c/f \) est fondamentale.
  • Toujours vérifier la cohérence des unités (\( \text{m, m/s, Hz} \)).
  • Savoir convertir les préfixes (Giga, Mega, Kilo, milli, micro...).
Le saviez-vous ? (la culture de l'ingénieur)

La bande S (2-4 GHz) est très utilisée pour les radars de surveillance aérienne et météorologiques car elle offre un bon compromis entre portée, résolution et capacité à traverser les précipitations.

FAQ (pour lever les doutes)

Questions fréquentes pour cette étape.

Résultat Final (la conclusion chiffrée)
La longueur d'onde \( \lambda \) est de 0.1 mètre (ou 10 cm).
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)

Quelle serait la longueur d'onde si le radar opérait en bande L à 1.5 GHz ?

Mini Fiche Mémo

Synthèse Question 1 :

  • Concept Clé : Relation inverse entre fréquence et longueur d'onde.
  • Formule Essentielle : \( \lambda = c / f \)
  • Point de Vigilance Majeur : Conversion des \( \text{GHz} \) en \( \text{Hz} \) (\( \times 10^9 \)).

Question 2 : Convertir le gain de l'antenne \( G \) (dB) en linéaire

Principe (le concept physique)

Le gain d'antenne mesure sa capacité à concentrer l'énergie dans une direction. Le décibel (\( \text{dB} \)) est une échelle logarithmique pratique pour exprimer de grands rapports de puissance. L'équation radar utilise des puissances linéaires (en Watts), nécessitant une conversion.

Mini-Cours (approfondissement théorique)

Le décibel (\( \text{dB} \)) exprime le rapport de deux puissances \( P_2 \) et \( P_1 \) : \( \text{Ratio}_{\text{dB}} = 10 \log_{10}(P_2/P_1) \). Le gain \( G_{\text{dB}} \) d'une antenne est défini par rapport à une antenne isotrope (qui rayonnerait uniformément), \( G_{\text{dB}} = 10 \log_{10}(G_{\text{lin}}) \), où \( G_{\text{lin}} \) est le rapport linéaire des intensités de rayonnement.

Remarque Pédagogique (le conseil du professeur)

Retenez que le logarithme "comprime" les grandes échelles. Pour revenir à l'échelle linéaire, il faut utiliser l'opération inverse : l'exponentiation (ici, puissance de 10). N'oubliez pas le facteur 10 dans la formule de conversion.

Normes (la référence réglementaire)

La définition du décibel et son utilisation sont standardisées internationalement (par l'UIT, l'ISO, etc.). Le gain d'antenne lui-même est mesuré selon des procédures standardisées.

Formule(s) (l'outil mathématique)

Formule de conversion dB vers Linéaire

\[ G_{\text{lin}} = 10^{(G_{\text{dB}}/10)} \]
Hypothèses (le cadre du calcul)

Pas d'hypothèse spécifique requise pour cette conversion mathématique.

Donnée(s) (les chiffres d'entrée)

Donnée issue de l'énoncé :

ParamètreSymboleValeurUnité
Gain d'antenne (dB)\( G_{\text{dB}} \)35\( \text{dB} \)
Astuces (Pour aller plus vite)

Mémorisez quelques équivalences : \( 0 \text{ dB} = \times 1 \), \( 3 \text{ dB} \approx \times 2 \), \( 10 \text{ dB} = \times 10 \), \( 20 \text{ dB} = \times 100 \), \( 30 \text{ dB} = \times 1000 \). Pour 35 dB, on peut penser à \( 30 \text{ dB} + 5 \text{ dB} \approx 1000 \times 10^{(5/10)} = 1000 \times \sqrt{10} \approx 1000 \times 3.16 \approx 3160 \).

Schéma (Avant les calculs)

Comparaison échelle linéaire vs logarithmique (dB).

Échelles Linéaire vs Logarithmique (dB) pour les Gains
Lin: 1 10 100 1000 3162 10k dB: 0 10 20 30 35 40 G = 35 dB
Calcul(s) (l'application numérique)

Application de la formule

\[ \begin{aligned} G_{\text{lin}} &= 10^{(G_{\text{dB}}/10)} \\ &= 10^{(35/10)} \\ &= 10^{3.5} \\ &\approx 3162.28 \end{aligned} \]
Schéma (Après les calculs)

Représentation conceptuelle du gain d'antenne directionnelle par rapport à une antenne isotrope.

Concept du Gain d'Antenne (Comparaison)
Source Isotrope (G = 1 ou 0 dB) Rayonnement uniforme Source Directive (G ≈ 3162 ou 35 dB) Gain G Rayonnement concentré
Réflexions (l'interprétation du résultat)

Un gain de 35 dB signifie que dans la direction principale, l'antenne est environ 3162 fois plus "efficace" (en termes de densité de puissance) qu'une antenne qui rayonnerait uniformément. C'est un gain typique pour une antenne radar parabolique ou réseau phasé.

Points de vigilance (les erreurs à éviter)

L'erreur classique est d'oublier de diviser par 10 dans l'exposant ( \( 10^{G_{\text{dB}}} \) au lieu de \( 10^{(G_{\text{dB}}/10)} \) ). Attention aussi à ne pas mélanger gain linéaire et gain dB dans les formules.

Points à retenir (permettre a l'apprenant de maitriser la question)
  • Formule de conversion dB vers linéaire : \( G_{\text{lin}} = 10^{(G_{\text{dB}}/10)} \).
  • Le gain linéaire est un nombre sans unité (rapport de puissances).
  • Le gain dB est logarithmique, le gain linéaire est exponentiel.
Le saviez-vous ? (la culture de l'ingénieur)

Le Bel (et son dixième, le déciBel) a été nommé en l'honneur d'Alexander Graham Bell. Il a été initialement utilisé pour quantifier la perte de signal dans les lignes téléphoniques.

FAQ (pour lever les doutes)

Questions fréquentes.

Résultat Final (la conclusion chiffrée)
Le gain linéaire de l'antenne \( G \) est approximativement 3162.28 (sans unité).
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)

Quel serait le gain linéaire pour une antenne de 40 dB ?

Mini Fiche Mémo

Synthèse Question 2 :

  • Concept Clé : Conversion d'échelle logarithmique (\( \text{dB} \)) en échelle linéaire.
  • Formule Essentielle : \( G_{\text{lin}} = 10^{(G_{\text{dB}}/10)} \)
  • Point de Vigilance Majeur : Ne pas oublier le "/10" dans l'exposant.

Question 3 : Convertir la puissance minimale détectable \( S_{\text{min}} \) (dBm) en Watts

Principe (le concept physique)

La sensibilité du récepteur (\( S_{\text{min}} \)) est la plus faible puissance d'écho qu'il peut distinguer du bruit. Le dBm est une unité logarithmique absolue de puissance, référencée à 1 milliwatt (\( \text{mW} \)). Pour l'équation radar, il faut cette puissance en Watts (\( \text{W} \)).

Mini-Cours (approfondissement théorique)

Le dBm est défini comme \( P_{\text{dBm}} = 10 \log_{10}(P_W / P_{\text{ref}}) \), où \( P_W \) est la puissance en Watts et \( P_{\text{ref}} = 1 \text{ mW} = 10^{-3} \text{ W} \). Les valeurs négatives en dBm indiquent des puissances inférieures à 1 mW.

Remarque Pédagogique (le conseil du professeur)

La conversion dBm vers Watts est cruciale. Une erreur ici affectera directement le calcul de la portée. Souvenez-vous que \( 0 \text{ dBm} = 1 \text{ mW} \), et que chaque \( -10 \text{ dBm} \) divise la puissance par 10.

Normes (la référence réglementaire)

Le dBm est une unité standard largement utilisée dans les télécommunications et l'électronique RF (Radio Fréquence).

Formule(s) (l'outil mathématique)

Pour convertir des dBm en Watts, on inverse la définition : \( P_W = P_{\text{ref}} \times 10^{(P_{\text{dBm}}/10)} \). Avec \( P_{\text{ref}} = 10^{-3} \text{ W} \).

Formule de conversion dBm vers Watts (forme 1)

\[ S_{\text{min, W}} = 10^{-3} \times 10^{(S_{\text{min, dBm}}/10)} \]

Une formule équivalente, souvent utilisée, est :

Formule de conversion dBm vers Watts (forme 2)

\[ S_{\text{min, W}} = 10^{((S_{\text{min, dBm}} - 30)/10)} \]
Hypothèses (le cadre du calcul)

Pas d'hypothèse spécifique requise.

Donnée(s) (les chiffres d'entrée)

Donnée issue de l'énoncé :

ParamètreSymboleValeurUnité
Sensibilité minimale (dBm)\( S_{\text{min, dBm}} \)-100\( \text{dBm} \)
Astuces (Pour aller plus vite)

Estimez : \( -100 \text{ dBm} = -70 \text{ dBm} - 30 \text{ dB} \). Or \( -70 \text{ dBm} = 10 \text{ dBm} - 80 \text{ dB} = 10 \text{ mW} / 10^8 = 10^{-2} \text{ W} / 10^8 = 10^{-10} \text{ W} \). Et \( -100 \text{ dBm} \) est \( 30 \text{ dB} \) plus faible que \( -70 \text{ dBm} \), donc on divise encore par \( 1000 \) (\( 10^3 \)). \( 10^{-10} \text{ W} / 10^3 = 10^{-13} \text{ W} \). (Note: l'autre formule est plus directe).

Schéma (Avant les calculs)

Échelle de puissance dBm vs mW, mettant en évidence la valeur à convertir.

Échelle de Puissance dBm vs mW (avec valeur cible)
mW: 10⁻¹⁰ 10⁻⁶ (µW) 1 (mW) 10 100 dBm: -70 -30 0 10 20 -100 (Smin)
Calcul(s) (l'application numérique)

Application de la formule (seconde forme)

\[ \begin{aligned} S_{\text{min, W}} &= 10^{((S_{\text{min, dBm}} - 30)/10)} \\ &= 10^{((-100 - 30)/10)} \\ &= 10^{(-130/10)} \\ &= 10^{-13} \text{ W} \end{aligned} \]
Schéma (Après les calculs)

Visualisation de la puissance correspondante sur une échelle linéaire.

Puissance Calculée ( \(S_{min}\) en Watts)
W: 10⁻¹³ 10⁻¹² (pW) 10⁻⁹ (nW) 10⁻⁶ (µW) 10⁻³ (mW) S_min = 10⁻¹³ W (0.1 pW)
Réflexions (l'interprétation du résultat)

Une sensibilité de -100 dBm correspond à \( 10^{-13} \text{ W} \), soit 0.1 picowatt. C'est une puissance extrêmement faible, illustrant la capacité des récepteurs radar modernes à détecter des signaux très ténus perdus dans le bruit.

Points de vigilance (les erreurs à éviter)

Ne pas confondre dB et dBm. Utiliser la bonne référence (1 mW ou \( 10^{-3} \text{ W} \)) dans la conversion. Attention aux signes négatifs dans les exposants.

Points à retenir (permettre a l'apprenant de maitriser la question)
  • Le dBm est une puissance absolue relative à 1 mW.
  • Formule de conversion dBm vers W : \( P_W = 10^{((P_{\text{dBm}} - 30)/10)} \).
  • Les puissances radar reçues sont souvent très faibles (\( \text{pW, fW} \)).
Le saviez-vous ? (la culture de l'ingénieur)

La sensibilité d'un récepteur est limitée par le bruit thermique intrinsèque (bruit de Johnson-Nyquist), qui dépend de la température et de la bande passante du récepteur. Améliorer la sensibilité nécessite souvent de refroidir les premiers étages d'amplification.

FAQ (pour lever les doutes)

Questions fréquentes.

Résultat Final (la conclusion chiffrée)
La puissance minimale détectable \( S_{\text{min}} \) est de \( 1 \times 10^{-13} \text{ W} \).
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)

Quelle serait la puissance en Watts correspondant à -90 dBm ?

Mini Fiche Mémo

Synthèse Question 3 :

  • Concept Clé : Conversion de puissance absolue (\( \text{dBm} \)) en puissance linéaire (\( \text{W} \)).
  • Formule Essentielle : \( P_W = 10^{((P_{\text{dBm}} - 30)/10)} \)
  • Point de Vigilance Majeur : Référence à 1 mW (le "-30" dans l'exposant).

Question 4 : Convertir les pertes système \( L \) (dB) en linéaire

Principe (le concept physique)

Les pertes système représentent la réduction de la puissance du signal due à divers facteurs (propagation atmosphérique, absorption, pertes dans les câbles, connecteurs, etc.). Comme le gain, elles sont souvent exprimées en dB et doivent être converties en facteur linéaire ( \( \ge 1 \) ) pour l'équation radar.

Mini-Cours (approfondissement théorique)

Les pertes \( L_{\text{dB}} \) sont définies comme \( L_{\text{dB}} = 10 \log_{10}(P_{\text{entrée}}/P_{\text{sortie}}) \), où \( P_{\text{sortie}} \le P_{\text{entrée}} \). Le facteur de perte linéaire \( L_{\text{lin}} \) est donc \( L_{\text{lin}} = P_{\text{entrée}}/P_{\text{sortie}} \ge 1 \). La conversion est la même que pour le gain : \( L_{\text{lin}} = 10^{(L_{\text{dB}}/10)} \). Dans l'équation radar, \( L_{\text{lin}} \) apparaît au dénominateur car il réduit la puissance effective reçue.

Remarque Pédagogique (le conseil du professeur)

Ne soyez pas surpris que la formule de conversion soit la même que pour le gain. Le dB exprime un rapport. Pour un gain, ce rapport est > 1 (\( G_{\text{dB}} > 0 \)). Pour une perte, ce rapport est > 1 (\( L_{\text{dB}} > 0 \)), mais il représente une division (\( P_{\text{sortie}} = P_{\text{entrée}} / L_{\text{lin}} \)).

Normes (la référence réglementaire)

La quantification des pertes dans les composants RF et lors de la propagation suit des modèles et standards établis.

Formule(s) (l'outil mathématique)

Formule de conversion dB vers Linéaire (Pertes)

\[ L_{\text{lin}} = 10^{(L_{\text{dB}}/10)} \]
Hypothèses (le cadre du calcul)

Pas d'hypothèse spécifique requise pour la conversion.

Donnée(s) (les chiffres d'entrée)

Donnée issue de l'énoncé :

ParamètreSymboleValeurUnité
Pertes Système (dB)\( L_{\text{dB}} \)5\( \text{dB} \)
Astuces (Pour aller plus vite)

Encore une fois, les équivalences aident : 3 dB de perte divise la puissance par 2 (\( L_{\text{lin}} \approx 2 \)). 10 dB de perte divise par 10 (\( L_{\text{lin}} = 10 \)). 5 dB est entre 3 et 10 dB, donc le facteur sera entre 2 et 10 (plus proche de 3 car l'échelle est log : \( \sqrt{10} \approx 3.16 \)).

Schéma (Avant les calculs)

Illustration du concept de perte affectant le signal.

Concept de Perte (L) affectant un signal
Pin Pertes L = 5 dB Pout = Pin / L_lin
Calcul(s) (l'application numérique)

Application de la formule

\[ \begin{aligned} L_{\text{lin}} &= 10^{(L_{\text{dB}}/10)} \\ &= 10^{(5/10)} \\ &= 10^{0.5} \\ &= \sqrt{10} \\ &\approx 3.16 \end{aligned} \]
Schéma (Après les calculs)

Illustration de l'effet de la perte calculée sur le signal.

Effet du Facteur de Perte Calculé
Pin L = 5 dB (L_lin ≈ 3.16) Pout ≈ Pin / 3.16
Réflexions (l'interprétation du résultat)

Des pertes de 5 dB signifient que la puissance du signal (à l'aller ou au retour, ou dans les composants) est réduite à \( 1 / 3.16 \approx 31.6\% \) de sa valeur initiale à cause de ces facteurs. C'est une perte non négligeable qui impacte la portée.

Points de vigilance (les erreurs à éviter)

Utiliser le facteur linéaire \( L_{\text{lin}} \) au dénominateur dans l'équation radar (ou soustraire \( L_{\text{dB}} \) si on travaille en dB pour la puissance reçue avant de calculer Rmax).

Points à retenir (permettre a l'apprenant de maitriser la question)
  • Formule de conversion dB vers linéaire : \( L_{\text{lin}} = 10^{(L_{\text{dB}}/10)} \).
  • Le facteur de perte linéaire \( L_{\text{lin}} \) est toujours \( \ge 1 \).
  • Les pertes réduisent la puissance du signal et donc la portée.
Le saviez-vous ? (la culture de l'ingénieur)

L'atténuation atmosphérique (une composante des pertes) dépend fortement de la fréquence. Les fréquences très élevées (bandes Ka, W) sont fortement atténués par la pluie et même l'oxygène et la vapeur d'eau, limitant leur portée pratique pour les radars longue distance.

FAQ (pour lever les doutes)

Questions fréquentes.

Résultat Final (la conclusion chiffrée)
Le facteur de pertes linéaires \( L \) est approximativement 3.16 (sans unité).
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)

Quel serait le facteur de perte linéaire correspondant à 6 dB de pertes totales (\( \approx 3 \text{ dB} + 3 \text{ dB} \)) ?

Mini Fiche Mémo

Synthèse Question 4 :

  • Concept Clé : Conversion des pertes (\( \text{dB} \)) en facteur d'atténuation linéaire (\( L_{\text{lin}} \)).
  • Formule Essentielle : \( L_{\text{lin}} = 10^{(L_{\text{dB}}/10)} \)
  • Point de Vigilance Majeur : \( L_{\text{lin}} \ge 1 \). Utiliser au dénominateur de l'équation radar.

Question 5 : Calculer la portée maximale \( R_{\text{max}} \) en km

Principe (le concept physique)

La portée maximale est la distance \( R \) pour laquelle la puissance de l'écho radar (\( P_r \)) revenant de la cible est juste égale à la puissance minimale détectable par le récepteur (\( S_{\text{min}} \)), en tenant compte de tous les gains et pertes.

Mini-Cours (approfondissement théorique)

L'équation radar intègre la physique de la propagation (atténuation en \( 1/R^4 \) pour un aller-retour), les caractéristiques de l'émission (\( P_t \)), de l'antenne (\( G \)), de l'onde (\( \lambda \)), de la cible (\( \sigma \)), du récepteur (\( S_{\text{min}} \)) et les imperfections (\( L \)). La racine quatrième vient de l'isolement de \( R \) dans l'équation de base où il apparaît en \( R^4 \).

Remarque Pédagogique (le conseil du professeur)

Organisez bien vos calculs. Effectuez toutes les conversions d'unités (dB, dBm, MW, GHz) vers les unités SI linéaires (W, m, Hz, sans unité) AVANT d'injecter les valeurs dans la formule finale. Calculez séparément le numérateur et le dénominateur pour éviter les erreurs.

Normes (la référence réglementaire)

L'équation radar elle-même est une dérivation physique, pas une norme. Cependant, les méthodes de mesure des paramètres (Pt, G, Smin, σ) sont souvent standardisées.

Formule(s) (l'outil mathématique)

Équation de la Portée Maximale Radar

\[ R_{\text{max}} = \left[ \frac{P_t G^2 \lambda^2 \sigma}{(4\pi)^3 S_{\text{min}} L} \right]^{1/4} \]
Hypothèses (le cadre du calcul)

Cette équation suppose plusieurs choses : propagation en espace libre (pas d'obstacles ni de réflexions multiples), cible ponctuelle située dans le lobe principal de l'antenne, polarisation adaptée, pertes \( L \) constantes, etc. En réalité, la portée peut varier.

  • Propagation en espace libre.
  • Cible dans le maximum du gain d'antenne.
  • Antenne utilisée à l'émission et à la réception (monostatique).
  • Pertes \( L \) englobant toutes les sources d'atténuation non géométriques.
Donnée(s) (les chiffres d'entrée)

Récapitulatif des données issues de l'énoncé et des valeurs calculées dans les questions précédentes (converties en unités SI linéaires) :

ParamètreSymboleValeur (approx.)UnitéSource
Puissance Crête\( P_t \)\( 1 \times 10^6 \)\( \text{W} \)Énoncé (1 MW)
Gain Linéaire\( G \)3162.28-Q2 (35 dB)
Longueur d'onde\( \lambda \)0.1\( \text{m} \)Q1 (3 GHz)
SER\( \sigma \)1\( \text{m}^2 \)Énoncé
Sensibilité Linéaire\( S_{\text{min}} \)\( 1 \times 10^{-13} \)\( \text{W} \)Q3 (-100 dBm)
Pertes Linéaires\( L \)3.16-Q4 (5 dB)
Astuces (Pour aller plus vite)

Utilisez les ordres de grandeur pour vérifier : \( R_{\text{max}} \propto (P_t G^2 \lambda^2 \sigma / (S_{\text{min}} L))^{1/4} \). Si vous doublez \( P_t \), \( R_{\text{max}} \) est multiplié par \( 2^{1/4} \approx 1.19 \).

Schéma (Avant les calculs)

Diagramme bloc conceptuel des paramètres influençant \(R_{max}\).

Paramètres Clés de l'Équation Radar pour \( R_{max} \)
Calcul de \(R_{max}\) \(P_t, G\) \( \lambda \) \( \sigma \) Favorisent \(R_{max}\) \(S_{min}\) \(L\) Réduisent \(R_{max}\) Formule \( [ ... ]^{1/4} \) \(R_{max}\)
Calcul(s) (l'application numérique)

Injectons les valeurs dans la formule. Le calcul est décomposé pour plus de clarté.

Étape 1 : Calcul du numérateur \( N = P_t G^2 \lambda^2 \sigma \)

\[ \begin{aligned} N &= (1 \times 10^6 \text{ W}) \times (3162.28)^2 \times (0.1 \text{ m})^2 \times (1 \text{ m}^2) \\ &\approx (10^6) \times (10^7) \times (10^{-2}) \times 1 \quad [\text{W} \cdot \text{m}^4] \\ &\approx 10^{(6+7-2)} \\ &\approx 1 \times 10^{11} \text{ W} \cdot \text{m}^4 \end{aligned} \]

Étape 2 : Calcul du facteur \( (4\pi)^3 \)

\[ (4\pi)^3 \approx (12.566)^3 \approx 1986.9 \]

Étape 3 : Calcul du dénominateur \( D = (4\pi)^3 S_{\text{min}} L \)

\[ \begin{aligned} D &\approx 1986.9 \times (1 \times 10^{-13} \text{ W}) \times 3.16 \\ &\approx 6278.6 \times 10^{-13} \text{ W} \\ &\approx 6.28 \times 10^3 \times 10^{-13} \text{ W} \\ &\approx 6.28 \times 10^{-10} \text{ W} \end{aligned} \]

Étape 4 : Calcul du rapport \( N/D \)

\[ \begin{aligned} \frac{N}{D} &\approx \frac{10^{11} \text{ W} \cdot \text{m}^4}{6.28 \times 10^{-10} \text{ W}} \\ &\approx \frac{1}{6.28} \times 10^{11 - (-10)} \text{ m}^4 \\ &\approx 0.159 \times 10^{21} \text{ m}^4 \\ &\approx 1.59 \times 10^{20} \text{ m}^4 \end{aligned} \]

Étape 5 : Calcul de la racine quatrième \( R_{\text{max}} = (N/D)^{1/4} \)

\[ \begin{aligned} R_{\text{max}} &= \left[ 1.59 \times 10^{20} \text{ m}^4 \right]^{1/4} \\ &= (1.59)^{1/4} \times (10^{20})^{1/4} \text{ m} \end{aligned} \]
\[ \begin{aligned} R_{\text{max}} &\approx 1.123 \times 10^{20/4} \text{ m} \\ &\approx 1.123 \times 10^{5} \text{ m} \end{aligned} \]

Étape 6 : Conversion en kilomètres

\[ \begin{aligned} R_{\text{max}} &\approx 1.123 \times 10^{5} \text{ m} \\ &= 112.3 \times 10^3 \text{ m} \\ &= 112.3 \text{ km} \end{aligned} \]
Schéma (Après les calculs)

Visualisation schématique de la zone de couverture radar avec la portée calculée.

Zone de Couverture Théorique (Portée Maximale)
Radar Rmax ≈ 112.3 km Cible à Rmax
Réflexions (l'interprétation du résultat)

La portée calculée de ~112 km est une valeur théorique. En pratique, des facteurs comme le clutter (échos parasites du sol/mer), les interférences, les conditions atmosphériques variables, et les manœuvres de la cible peuvent réduire la portée effective de détection.

Points de vigilance (les erreurs à éviter)

La principale difficulté reste la manipulation correcte des puissances de 10 et des conversions. S'assurer que tous les termes sont linéaires et en unités SI avant le calcul final. Ne pas oublier la racine quatrième à la fin !

Points à retenir (permettre a l'apprenant de maitriser la question)
  • L'équation de portée radar complète : \( R_{\text{max}} = [ \frac{P_t G^2 \lambda^2 \sigma}{(4\pi)^3 S_{\text{min}} L} ]^{1/4} \).
  • La portée dépend fortement de \( P_t, G, \sigma \) et inversement de \( S_{\text{min}}, L \).
  • La dépendance en \( R^4 \) rend la portée très sensible aux variations de puissance.
  • Nécessité de conversions (\( \text{dB, dBm...} \)) et d'unités SI cohérentes.
Le saviez-vous ? (la culture de l'ingénieur)

L'équation radar présentée est pour le cas le plus simple. Des formes plus complexes existent pour les radars bistatiques (émetteur et récepteur séparés), les radars à balayage électronique, ou pour prendre en compte le bruit et les probabilités de détection/fausse alarme.

FAQ (pour lever les doutes)

Questions fréquentes.

Résultat Final (la conclusion chiffrée)
La portée maximale théorique du radar est d'environ 112.3 km.
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)

Quelle serait approximativement la nouvelle portée maximale (en km) si la puissance crête était doublée (2 MW), toutes choses égales par ailleurs ? Indice : \( 2^{1/4} \approx 1.189 \).

Mini Fiche Mémo

Synthèse Question 5 :

  • Concept Clé : Calcul de la portée max via l'équation radar complète.
  • Formule Essentielle : \( R_{\text{max}} = [ \frac{P_t G^2 \lambda^2 \sigma}{(4\pi)^3 S_{\text{min}} L} ]^{1/4} \)
  • Point de Vigilance Majeur : Utiliser TOUTES les valeurs en unités SI linéaires et ne pas oublier la racine 1/4.

Outil Interactif : Simulateur de Portée Radar

Explorez comment la modification des paramètres clés affecte la portée maximale du radar. Les valeurs par défaut correspondent à celles de l'exercice.

Paramètres d'Entrée
1.0 MW
35 dB
1.0 m²
-100 dBm
5.0 dB
Résultats Clés
Portée Maximale \( R_{\text{max}} \) -- km
\( \lambda \) (constante ici) 0.1 m

Le graphique montre l'évolution de \( R_{\text{max}} \) en fonction de la Puissance Crête \( P_t \), les autres paramètres étant fixés par les sliders.


Quiz Final : Testez vos connaissances

1. Si la puissance crête \( P_t \) d'un radar est multipliée par 16, par quel facteur sa portée maximale \( R_{\text{max}} \) est-elle multipliée (en supposant tout le reste constant) ?

2. Quelle est la relation entre la fréquence \( f \) et la longueur d'onde \( \lambda \) ?

3. Si la Surface Équivalente Radar (SER, \( \sigma \)) d'une cible diminue, comment évolue la portée maximale \( R_{\text{max}} \) pour cette cible ?

4. Comment une augmentation des pertes système \( L \) affecte-t-elle la portée maximale \( R_{\text{max}} \) ?

5. Le gain de l'antenne \( G \) apparaît au carré (\( G^2 \)) dans l'équation de la portée radar parce que :


Glossaire

Radar
Acronyme de "Radio Detection and Ranging". Système utilisant des ondes radio pour détecter la présence, la direction, la distance et/ou la vitesse d'objets.
Portée Maximale (\( R_{\text{max}} \))
La distance maximale à laquelle un radar peut détecter une cible spécifique dans des conditions données. Dépend de nombreux facteurs définis par l'équation radar.
Puissance Crête (\( P_t \))
La puissance maximale instantanée émise par le radar pendant la durée d'une impulsion.
Gain d'antenne (\( G \))
Mesure de la capacité d'une antenne à concentrer l'énergie rayonnée dans une direction particulière, par rapport à une antenne isotrope. Exprimé en dB ou en facteur linéaire.
Longueur d'onde (\( \lambda \))
Distance spatiale sur laquelle la forme d'une onde périodique se répète. Elle est inversement proportionnelle à la fréquence (\( \lambda = c/f \)).
Surface Équivalente Radar (SER ou \( \sigma \))
Mesure de la capacité d'une cible à réfléchir l'énergie radar dans la direction du récepteur. Elle dépend de la taille, de la forme, du matériau de la cible et de la fréquence radar. Exprimée en \( \text{m}^2 \).
Sensibilité Minimale (\( S_{\text{min}} \))
Puissance minimale du signal d'écho que le récepteur radar est capable de détecter de manière fiable au-dessus du bruit de fond. Souvent exprimée en \( \text{dBm} \).
Pertes Système (\( L \))
Facteur (linéaire, \( L \ge 1 \)) ou valeur (en dB, \( L \ge 0 \)) représentant l'ensemble des atténuations subies par le signal radar lors de son trajet aller-retour et au sein des composants du système.
dB (Décibel)
Unité logarithmique utilisée pour exprimer le rapport entre deux valeurs de puissance ou d'intensité. \( P_{\text{dB}} = 10 \log_{10}(P_2/P_1) \).
dBm
Unité logarithmique de mesure de puissance absolue, référencée à 1 milliwatt (\( \text{mW} \)). \( P_{\text{dBm}} = 10 \log_{10}(P_W / 0.001) \).
Exercice : Calcul de la Portée Maximale d'un Radar

D’autres exercices d’electromagnetique:

Rayonnement d’un Dipôle Oscillant
Rayonnement d’un Dipôle Oscillant

Exercice : Rayonnement d’un Dipôle Oscillant Rayonnement d’un Dipôle Oscillant Contexte : Le dipôle oscillantSource électromagnétique la plus simple, modélisée par un segment de courant électrique de longueur infinitésimale. C'est le bloc de construction des...

Force électromotrice induite dans un circuit
Force électromotrice induite dans un circuit

Force Électromotrice Induite dans un Circuit Force Électromotrice Induite dans un Circuit Contexte : L'Induction Électromagnétique. L'un des principes fondamentaux de l'électromagnétisme est l'induction : un champ magnétique variable peut créer un courant électrique...

Théorème d’Ampère autour d’un Conducteur
Théorème d’Ampère autour d’un Conducteur

Exercice : Théorème d’Ampère autour d’un Conducteur Théorème d’Ampère autour d’un Conducteur Contexte : Le Théorème d’AmpèreLoi fondamentale de l'électromagnétisme qui relie le champ magnétique à la source de courant électrique qui le crée.. Cet exercice a pour but...

Rayonnement d’un Dipôle Oscillant
Rayonnement d’un Dipôle Oscillant

Exercice : Rayonnement d’un Dipôle Oscillant Rayonnement d’un Dipôle Oscillant Contexte : Le dipôle oscillantSource électromagnétique la plus simple, modélisée par un segment de courant électrique de longueur infinitésimale. C'est le bloc de construction des...

Force électromotrice induite dans un circuit
Force électromotrice induite dans un circuit

Force Électromotrice Induite dans un Circuit Force Électromotrice Induite dans un Circuit Contexte : L'Induction Électromagnétique. L'un des principes fondamentaux de l'électromagnétisme est l'induction : un champ magnétique variable peut créer un courant électrique...

Théorème d’Ampère autour d’un Conducteur
Théorème d’Ampère autour d’un Conducteur

Exercice : Théorème d’Ampère autour d’un Conducteur Théorème d’Ampère autour d’un Conducteur Contexte : Le Théorème d’AmpèreLoi fondamentale de l'électromagnétisme qui relie le champ magnétique à la source de courant électrique qui le crée.. Cet exercice a pour but...

Fréquences de Résonance d’une Cavité
Fréquences de Résonance d’une Cavité

Fréquences de Résonance d’une Cavité Électromagnétique Fréquences de Résonance d’une Cavité Électromagnétique Contexte : L'étude de la cavité résonnanteUne structure métallique creuse qui confine les ondes électromagnétiques, permettant la formation d'ondes...

Orientation Satellite via Dipôle Magnétique
Orientation Satellite via Dipôle Magnétique

Exercice : Orientation Satellite via Dipôle Magnétique Contrôle d'Orientation d'un Satellite par Dipôle Magnétique Contexte : Le contrôle d'attitude des satellites via le magnétismeUtilisation des champs magnétiques pour contrôler l'orientation (attitude) d'un objet...

0 commentaires
Soumettre un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *
